Herramienta de ingeniería · NFPA

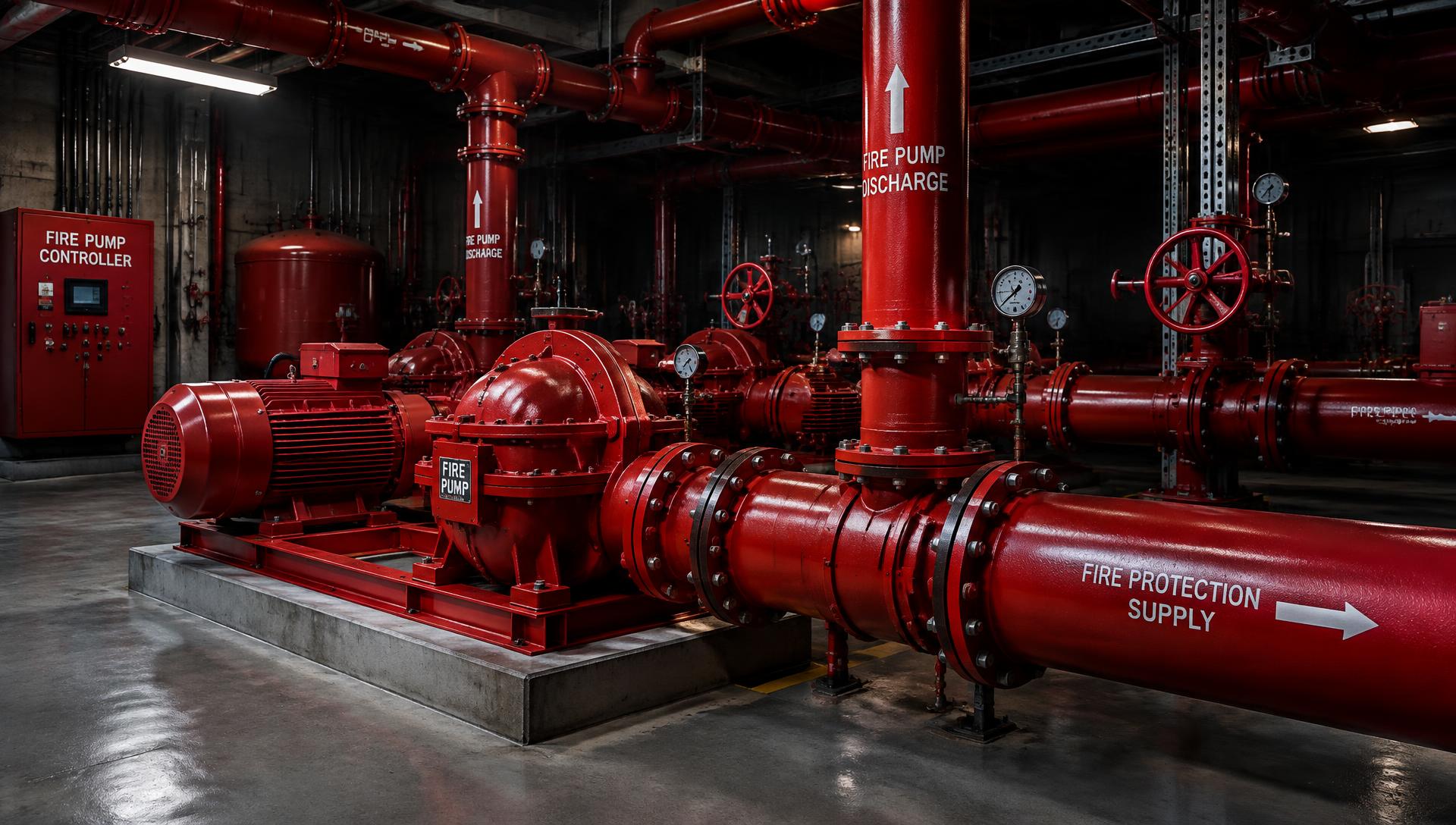

Diseña tu sala de bombas en minutos
Obtén el esquema de principio con los elementos mínimos, diámetros de tubería y distancias entre accesorios, listo para imprimir con tu cajetín.
Ámbito de aplicación
Concebida para
Succión positiva
Nivel del agua del tanque siempre por encima del eje de la brida de succión, sin bolsas de aire.
Cámara partida y aspiración axial
Descarga por la parte superior. No válido para bombas verticales de succión negativa.
Sin válvulas de alivio
Instalaciones que no requieren aliviar sobrepresiones por sobrevelocidad del motor.
Máximo dos bombas: si eliges dos, la bomba 2 debe ser la de mayor presión y caudal. Se incluyen además recomendaciones generales de construcción y montaje según normas de reconocido prestigio.
Resultado
Qué obtienes
- Diámetro de las tuberías de aspiración
- Diámetro de las tuberías de impulsión
- Diámetro del colector de pruebas
- Longitud mínima entre aspiración y codo previo
- Longitud mínima entre caudalímetro y válvula previa
- Longitud mínima entre caudalímetro y válvula posterior
